大口径系统
更大的口径,适用于大尺寸光学元器件的计量
![24 英寸大口径干涉仪系统](/-/media/project/ameteksxa/zygo/ametekzygo/products/laser-interferometers/large-aperture-systems/24-inch_large_aperture_interferometer_system_lg.jpg?dmc=1&revision=9d8c7e5b-4cc7-4032-9287-0fb4be477863&h=267&w=400&hash=44E51D8142BAA15D5ED056E434573BA5)

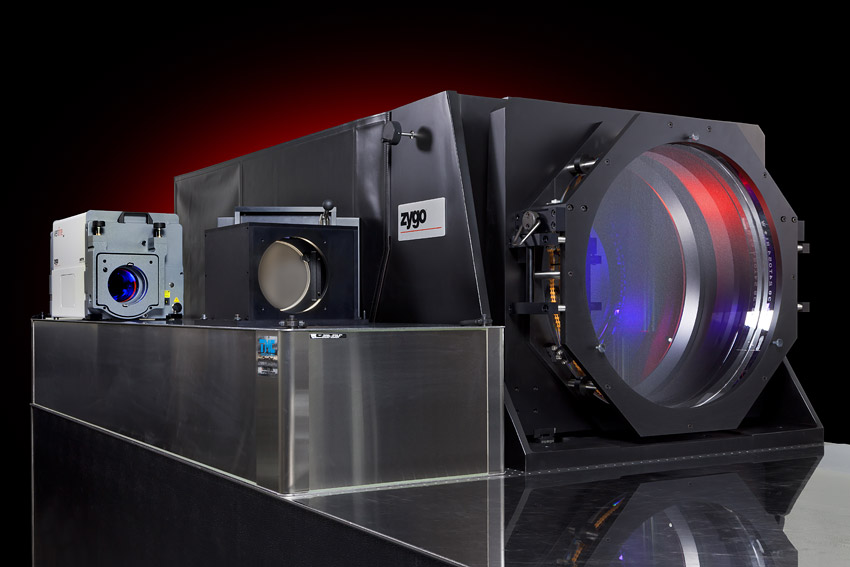

24 英寸大口径干涉仪系统
ZYGO 的水平轴扩束器可以将 4 英寸干涉仪的原生口径尺寸增加到 12 英寸、18 英寸、24 英寸甚至 32 英寸,实现了对大尺寸光学元件和光学系统进行高精度的干涉测量。
卧式大口径系统提供了独特的能力,可以保持两个独立的计量通道;一个是原生的 4 英寸干涉仪口径,另一个是扩展到 32 英寸的光束,将两个干涉仪合二为一。 当配置适当的配件时,大口径系统可用于测量表面面形轮廓和透射波前质量。
-
更多信息
-
宣传册和
规格表 -
应用
指南 -
使用手册
-
技术论文
-
视频
![32 英寸大口径干涉仪系统](/-/media/project/ameteksxa/zygo/ametekzygo/products/laser-interferometers/large-aperture-systems/32inch-interferometer-system_lg.jpg?dmc=1&revision=8f1f7fac-6a12-4a0a-a1ad-f1e6bf73319d&h=286&w=400&hash=4A339FAB3E72F4720397A97E22AA9653)

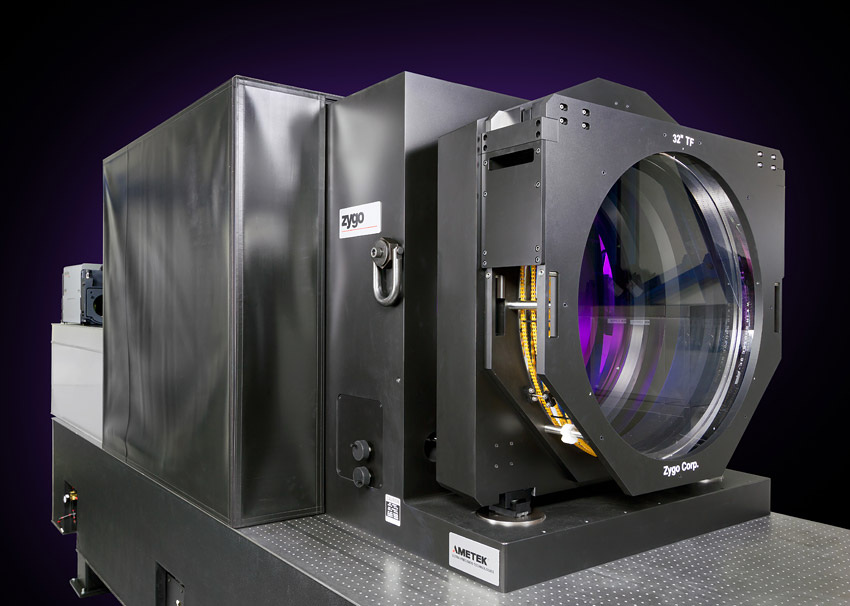

32 英寸大口径干涉仪系统
ZYGO 扩束器已在全球范围内部署,适用于在高要求的应用中对大尺寸光学器件进行精确的计量。 我们在扩束器的开发和关键部件(如超精密参考平面)的内部生产方面拥有数十年的经验,可以确保您的应用需求得到满足,并确保您在未来得到很好的支持。
大口径系统组件可以与干涉仪主机分开购买。请联系您当地的 ZYGO 代表,协助您配置满足您的计量需求的系统。
主要特点
- 更大的口径尺寸 12 英寸、18 英寸、24 英寸和 32 英寸
- 双通道 4 英寸和扩展腿,增加了灵活性,大、小口径均可使用
- 可实现高分辨率,每个扩束器都能保持干涉仪系统的 ITF,最高可达 3.4k x 3.4k
- 支持 QPSI 抗振采集
- 工作波长为 633 nm 到 1.55 µm
- 每个口径尺寸都有一系列的光学和机械配件可供选择,包括高达 λ/25 PVr 的参考光学元器件
