自适应光学器件

同步加速器变形反射镜

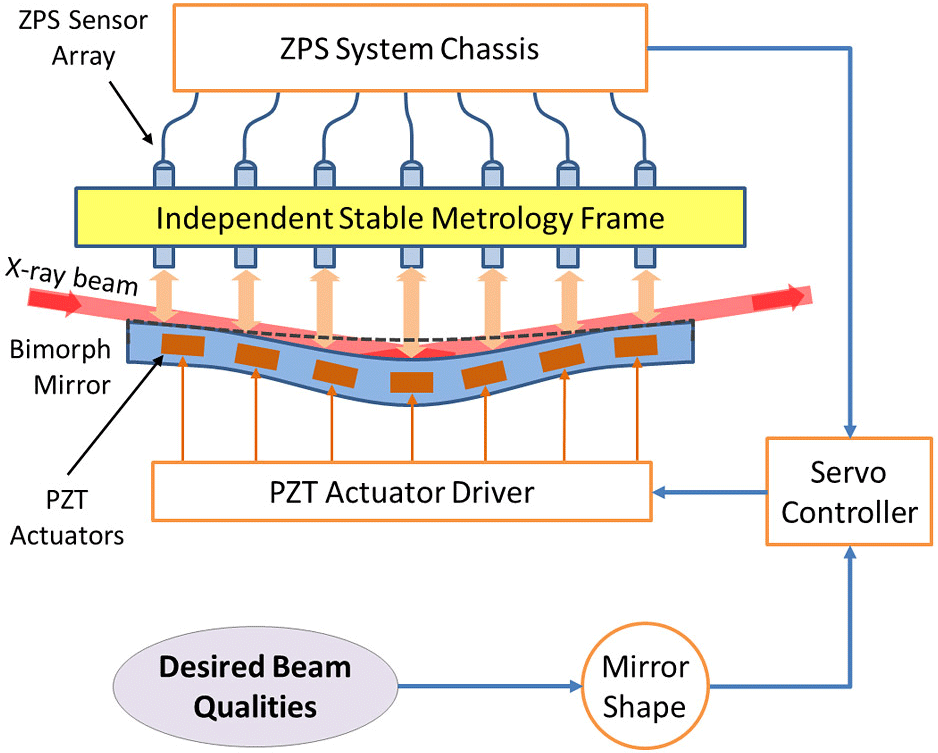

同步加速器变形反射镜示意图在同步加速器应用中,变形反射镜聚焦掠入射的 X 射线束,因此是较长的窄镜。

ZPS™ 传感器可沿镜面长度部署,以测量镜面的曲率或复杂面形轮廓。在硬 X 射线光束线的情况下,ZPS 系统可以直接测量镜面与光束相互作用的部分。

ZPS 传感器虽然暴露在 X 射线辐射下,但至今没有出现性能下降的迹象。ZYGO 可以提供带有 Kapton 护套的传感器,用于抵抗 X 射线,还可提供适用于真空度低至 10-9 托(10-7 帕)环境的传感器。

ZPS™ 的关键组件
项目 数量 描述 部件号
1 1 ZPS 外壳,30 通道 8060-0150-03
2 28 ZPS 传感器,Kapton 护套,3m 8060-0303-42
3 2 MT Elite 分支电缆,5m 8060-0221-02
4 2 MT Elite 跳线,5m 8060-0220-01
5 2 MPO 配套套管 8060-0301-01
6 28 FC/APC 配套套管 8060-0302-01

ZPS™ 的可选组件
项目 数量 描述 部件号
1 1 带 SRIO 接口的 ZPS 计算机 8060-0180-01
2 1 SRIO 电缆,电气 1115-800-069
其他必要项目
项目 描述 推荐供应商
1 压电变形反射镜 JTEC Corp, Thales SESO
2 真空室 TOYAMA、FMB Berlin、Axilon
3 真空馈通 Buffalo Conax
