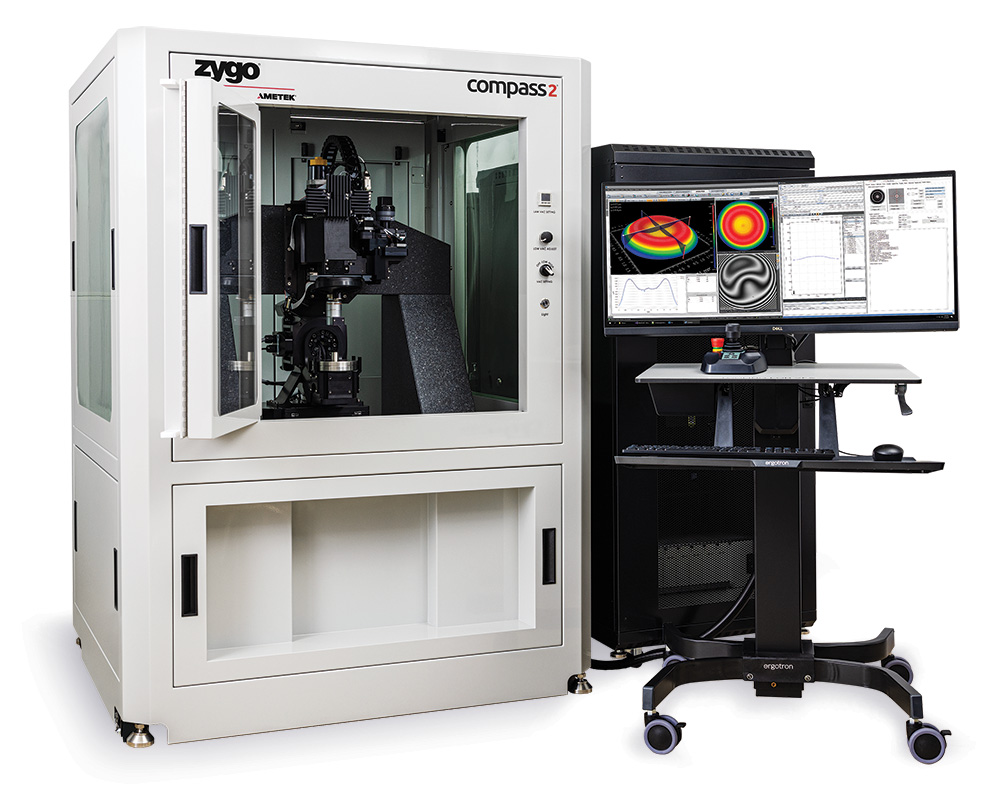

Compass™ 2

 3d optical profiler compass 2

ZYGO的Compass™2计量系统为小透镜及其制造模仁的自动化计量设定了基准;这些小透镜广泛应用于智能手机、平板电脑和汽车视觉系统中,Compass2为其制程控制,设定了自动化,非接触,3D表面计量等等基准。其核心是ZYGO的相干扫描干涉技术(CSI),它保证了在可重复性计量和生产过程控制中,提供业界领先的精度、多功能性和速度。

根据需求,有两种型号的Compass 2™ 系统可选

  • Compass 2™ - ZYGO的全面解决方案;用于精密测量微透镜的表面面形、设计偏差和关联尺寸等等参数结果。当您需要详尽测量和分析旋转对称球面和非球面、截边镜片和自由曲面时,Compass 2™ 是理想的选择。
  • Compass RT - 一个快速灵活,用于精密测量小透镜关联尺寸参数的系统,以及常用的轮廓仪测量应用。当不需要测量面形及设计偏差时,这是理想的选择。 compass2
  • 更多信息
  • 宣传册和
    规格表
  • 应用
    指南
  • 使用手册
  • 技术论文
  • 视频

经生产行业证实的技术

Compass 系统的核心是 ZYGO 的光学轮廓仪,它采用相干扫描干涉测量技术(CSI),可为可重复计量和生产过程控制提供行业领先的精度、多功能性和速度。Compass™ 和 Compass™ RT 的独特之处在于它们能够测量非球面面形和偏差以及对准特征的偏心/尺寸。

面形和偏差

  • 球面或非球面镜头和模具表面形貌的全表面、非接触式三维测量
  • 亚纳米级的表面形貌和偏差,有数百万个数据点
  • 形貌与设计规格之间偏差的高级分析
  • 快速和自动识别加工的不对称性
镜头到基准面的表征

偏心/尺寸计量

  • 对单面或双面镜头元件的机械设计特征进行定量测量和检测
  • 基准面和镜头到基准面的表征
  • 坎合直径(Centration interlock diameter)
  • 环形基准面平面度、厚度、平行度和楔角
  • 镜头顶点高度、偏心、中心厚度和顶点到顶点的偏心
Compass™ 操作手册
Compass™ RT 操作手册
光学轮廓仪配件指南(适用于 NewView 8/9000 和 Nexview/NX2)
Mx™ 快速入门指南
Mx™ 参考指南
Mx™ 远程访问指南
Mx™ 表面纹理参数
标题
文件
下载链接
Compass™ 操作手册
DocumentOMP-0612A
下载链接 下载
Compass™ RT 操作手册
DocumentOMP-0613A
下载链接 下载
光学轮廓仪配件指南(适用于 NewView 8/9000 和 Nexview/NX2)
DocumentOMP-0594J
下载链接 下载
Mx™ 快速入门指南
DocumentOMP-0570D
下载链接 下载
Mx™ 参考指南
DocumentOMP-0550D
下载链接 下载
Mx™ 远程访问指南
DocumentOMP-0600A
下载链接 下载
Mx™ 表面纹理参数
DocumentOMP-0608C
下载链接 下载
