Compass™

微型镜头工艺计量系统

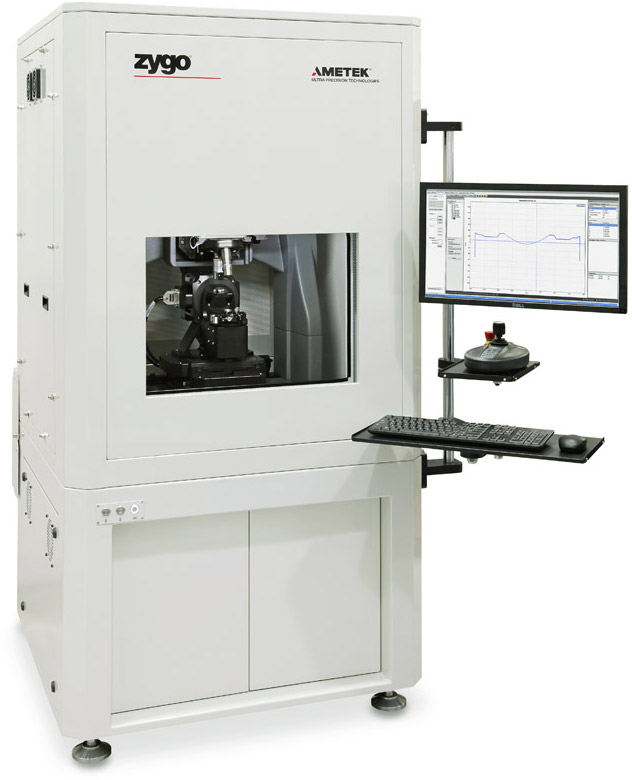

ZYGO 的 Compass™ 计量系统为离散微型镜头和模具的自动化、非接触式三维表面计量和工艺控制树立了基准,这些微型镜头和模具对汽车视觉系统以及智能手机和平板电脑的摄像头等紧凑型成像系统至关重要。

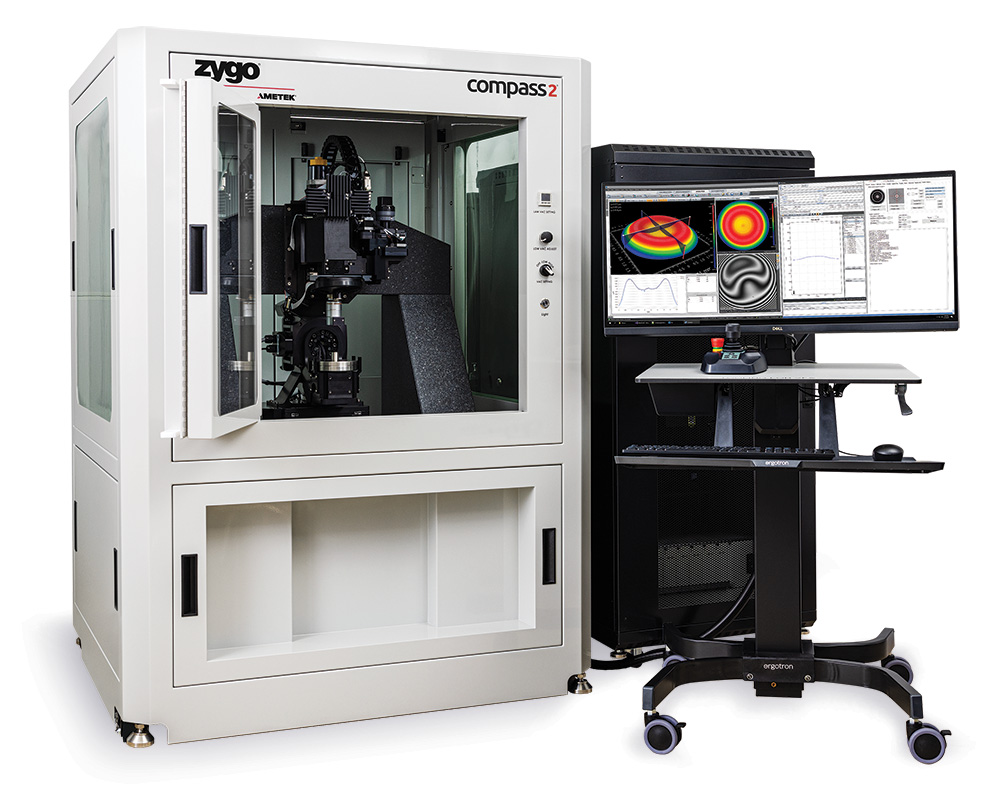

我们为您的计量需求提供了两种型号的 Compass™ 系统以供您选择……

  • Compass – 是 ZYGO 的一个先进解决方案,用于精密测量微型镜头的表面形状和偏差、形貌和关系/尺寸参数。对于需要对球面或非球面微型镜头及其对准特征进行全面表征的应用来说,它是一个理想的选择。
  • Compass RT 计量系统Compass RT – 是一个快速、灵活的系统,用于精密测量微型镜头的关系/尺寸参数,以及一般的轮廓测量应用。当不需要测量形状偏差时,它是一个理想的选择。

强大的分析软件

Compass 系统采用 ZYGO 的综合 Mx™ 软件平台,具有数据采集、分析和可视化以及仪器硬件自动化等关键功能。Compass 系统的多功能架构支持测量各种零件和计量参数,包括模具销和离散镜头等。

  • 更多信息
  • 宣传册和
    规格表
  • 应用
    指南
  • 使用手册
  • 技术论文
  • 视频

经生产行业证实的技术

Compass 系统的核心是 ZYGO 的光学轮廓仪,它采用相干扫描干涉测量技术(CSI),可为可重复计量和生产过程控制提供行业领先的精度、多功能性和速度。Compass™ 和 Compass™ RT 的独特之处在于它们能够测量非球面面形和偏差以及对准特征的偏心/尺寸。

面形和偏差

  • 球面或非球面镜头和模具表面形貌的全表面、非接触式三维测量
  • 亚纳米级的表面形貌和偏差,有数百万个数据点
  • 形貌与设计规格之间偏差的高级分析
  • 快速和自动识别加工的不对称性

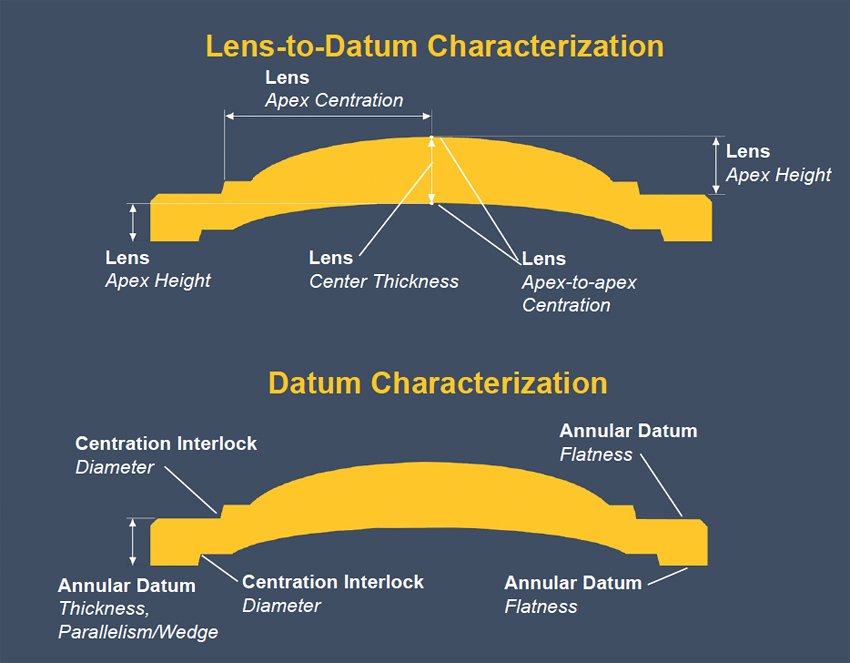

镜头到基准面的表征

偏心/尺寸计量

  • 对单面或双面镜头元件的机械设计特征进行定量测量和检测
  • 基准面和镜头到基准面的表征
  • 坎合直径(Centration interlock diameter)
  • 环形基准面平面度、厚度、平行度和楔角
  • 镜头顶点高度、偏心、中心厚度和顶点到顶点的偏心
