非球面和自由曲面

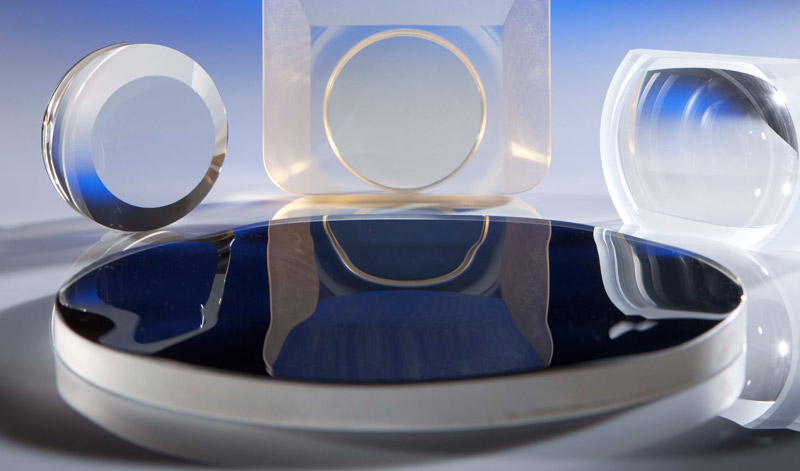

自由曲面光学元器件

ZYGO 生产世界上最精确的非球面、球面和自由曲面光学元器件。这些产品的尺寸可以达到 600 mm,表面轮廓公差优于 100 皮米。为了说明这一点,想象一下,一个美国大小的光学元件,其表面精度却在一毫米以下!

  • 更多信息
  • 宣传册
  • 技术论文
  • 视频

超精密表面:

  • 许多几何形状,尺寸高达 600mm:
    • 轴上和离轴非球面。
    • 自由曲面(非旋转对称)
    • 球面
    • 轴棱锥
    • 相息图和其他衍射表面
    • 我们还可提供轻量级和复杂的机械几何形貌
  • 在材料方面几乎不受限制。我们的材料范围很广,包括:
    • 低膨胀陶瓷:Zerodur、Clearceram、ULE 等
    • 硬质材料:碳化硅(SiC)、氮氧化铝、尖晶石
    • 软性材料:氟化钙(CaF2)、氟化镁(MgF2)
    • 标准玻璃:BK7、SF-11
    • 其他晶体材料:锗(Ge)、硅(Si)
    • 金属:铝(Al)、镍(Ni)
  • 极高的表面亚埃轮廓精度。整体表面面形误差几十皮米是可能的!
  • 可控的中频面形误差。
  • 极低的粗糙度,保证在空间周期内低至 10 微米。
  • 一系列完整的制造技术:
    • 计算机控制光学表面处理(CCOS)
    • 离子束加工(IBF)
    • 磁流变精加工(MRF)
    • 精密光学和 CMM 计量
    • 物理零透镜或计算机生成全息图(CGH)
