摄像头模组

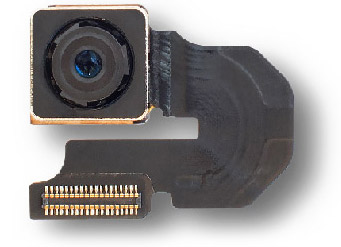

手机摄像头模组摄像头模块是目前几乎所有手机和许多便携式电子设备上都存在的一个部件。现代摄像头模块包含许多不同的子元件,可以很容易地使用 ZYGO 三维光学轮廓仪进行表征。ZYGO 测量的一些最常见的子元件包括微型镜头、镜筒、成像传感器和模块中的其他光学元件。

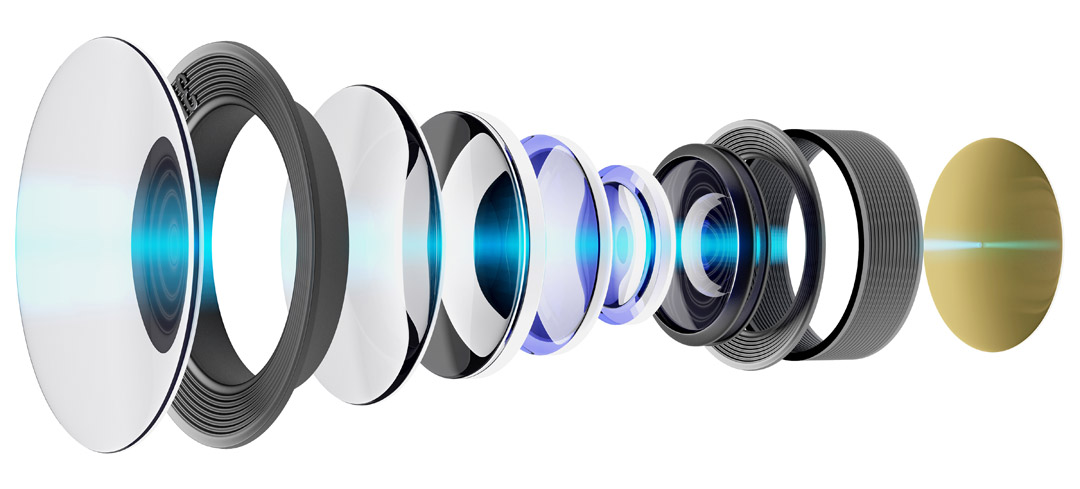

微透镜组可以是从简单的双透镜到具有 10 个或更多表面的复杂光学系统等任何东西。透镜面形是否偏离设计规格以及光轴与关键透镜基准面的对准情况都决定了系统的性能。

ZYGO 三维计量系统可用于表征整个镜头,包括从镜头区域到通光孔径以外的联锁和对准特征等。

测量光学表面面形轮廓可以确定:

  • 光学表面与规格或设计的偏差
  • 光学表面纹理,包括粗糙度和车削痕迹分析
  • 由制造过程引起的缺陷和镜头不平整性

尺寸基准面的测量包括面形、尺寸和位置测量,以确定镜头在光学系统中的对准情况。

测量尺寸基准面可以实现:

  • 三维高度测量,包括台阶高度和表面平面度
  • 二维尺寸测量,包括直径和偏心
  • 通过透镜的测量,包括物理材料厚度和折射率变化

镜筒是用于固定镜头组中每个元件的部件。它的作用是对准每个镜头,并将它们保持在一个成像组件内。ZYGO 三维光学轮廓仪可以确定镜筒的精确尺寸,它的非接触式技术可以测量典型的接触式计量技术所无法达到的表面。对镜筒内接触面的深度测量可以提供精确的镜头间距信息,而进一步的表面分析可以确定平面度、粗糙度,并识别制造工艺造成的缺陷。这些都对最终光学组件的性能有重大影响。

虽然这些类型的元件是当今手机摄像头模块的标配元件,但行业技术变化很快,而 ZYGO 计量解决方案能够处理日新月异的独特光学设计。这包括测量像折叠棱镜,多镜头阵列甚至不对称光学表面这样的样品。我们与您紧密合作,帮助您解决复杂的光学设计挑战。
